Bricscad 新機能

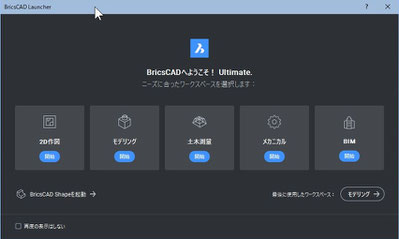

まず、最初は起動画面の変更があります。何から始めますか？

と聞いてきます。

もちろん設定変更は、可能です。

□ 再度表示しない にチェックする

と今まで通りに起動します。メニューが 4 → 6 になっています。

再表示しないにしてしまい、この画面を再表示するには・・一枚の図面を開き『GETSTARTED』と入力してEnterを押します。

(オフ(Off) または オン(On)) にセットして再起動すると再度表示されます。

 作図-2D ・ モデリング-3D ・ メカニカル ・  BIM

メカニカル=Mechanical  → =Platinum + 板金=SheetMetal  ・ BIM= Building Modeling

SheetMetal オプションは、Mechanical…  最高峰 Ultimate は、Mechanical + BIM となりました。進化の具合を確認したいですね。 どちらにせよスタート図面からのスタートしているはずですのでこのメニューを見ている人は少ないかも知れません。

 ランチャダイアログとスタートページが GetStarted ダイアログに取って代わります。

新コマンド ダイナミックUCS  (DUCS)

• ブロック化・編集の強化

• カラーテーマ：ダークモード  COLORTHEME = 0 【1】は、従来の明るいテーマ

• ガイドコピー：同様の場所にコピーを挿入

• 再描画向上：パフォーマンス改善。

• ドラック：BIMDRAGコマンドは DRAG に名前が変更

• 画層グループフィルター：フィルターパネルは、画層グループフィルターもサポート

• マニピュレータ：移動は、マニピュレータのみまたは、図形を指定出来る。MANIPULATORHANDLE

3Dをメインに検証します。

 Ribbon ～ リボンメニューの追加は、？ A-CAD ライクな人には、なじみやすいです。

画面が、その分狭くなりますね。  起動は、コマンドバー 「 ribbon 」 上部のコマンドバー余白で右クリック、→ Ribbon にチェック でも起動出来ます。

ビュー方向アシスト

標準で、14 → 18 → 26方向の設定が可能です。

(マウスを乗せて、右クリック ) 設定変更で、好みに設定

また、右クリックで、4方向に瞬時に変更出来る。

Solidworks ライクも追加されました。

ドックタブ

今まで、ボーナスツールで追加していた 機能ですが、 V15 から標準搭載となっています。  これは、当たり前？  便利ですの、ありがい機能です。

メニューの切り替えは…

リボンを含めて… ここで右クリックして切り替えています。

戻せるように…カスタマイズのバックアップ保管もお忘れ無く。

【メニューバーが消えたら…】

右余白で右クリック → メニューバーにチェックですね。

【ツール】 → 【メニューのロード】 で保管した目にユーを呼び出します。

manipulate

WCS と UCS の関係とは別に要素上に移動して・フィーチャーの移動・コピー・回転・反転・拡縮できる。ダイナミック入力【 ON 】の機能と併用して正確な距離で作業が可能となっています。 　この機能をうまく操ると効率が上がります。是非、挑戦して見て下さい。

設定は、マニピュレータを右クリック

表示・0-非表示・1-図形選択でON 2-マウス長く乗せて ON

表示時間：250 (標準)

サイズ： 1 (標準)

ステータスバー

マウスの移動では-- 少々距離がありますので、ショートカットキーを利用しての切替えに挑戦！

DUCS → 【 F6 】

Ctrl + B ～ スナップ設定

Ctrl + F ～ FIND

Ctrl + G ～ グリット ON

Ctrl + L ～ 直行モード切替
